Comment influe la volute dans le fonctionnement d'un ventilateur

19 juillet 2023

Parmi les principales caractéristiques d’un ventilateur figure le débit d’air, l’un des facteurs les plus importants à prendre en considération lors de la sélection correcte d’un ventilateur, puisqu’il est responsable de la puissance du ventilateur.

Toutefois, il y a d’autres facteurs, tout aussi importants, qui interviennent dans le système de refroidissement, tels que la distribution et le sens des flux, qui dépendent de la configuration du ventilateur à l’intérieur du véhicule. En d’autres termes, un même ventilateur peut agir différemment en fonction de la façon dont il est installé à l’intérieur du véhicule.

En raison de la grande variété de moteurs que les fabricants installent sur les véhicules industriels, la distribution du flux généré par le ventilateur joue un rôle essentiel dans le refroidissement du bloc-moteur.

Parmi les aspects les plus importants qui interviennent dans ce processus, on retiendra :

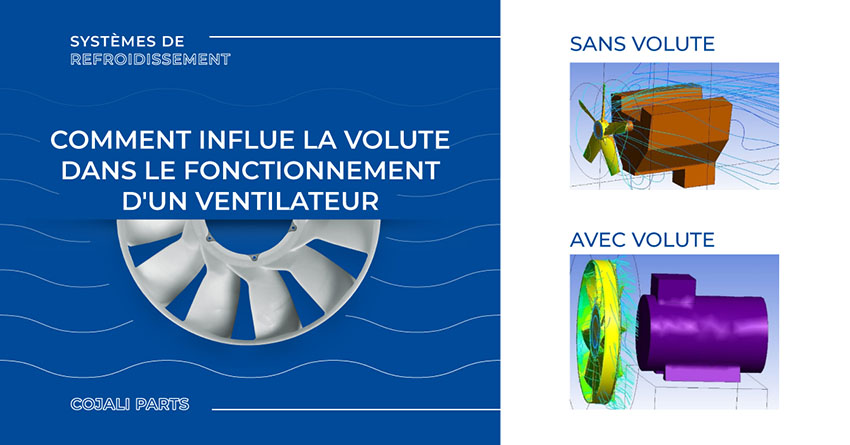

• La volute ou la carcasse du ventilateur, un composant du système de refroidissement disponible dans certains véhicules, qui enveloppe les pales du ventilateur, servant ainsi de revêtement extérieur. Sa fonction principale est de rediriger les lignes de flux. Certains ventilateurs disposent déjà de cette carcasse intégrée.
• L’immersion est le pourcentage du ventilateur recouvert par la carcasse.
• Le jeu est la séparation entre le diamètre extérieur des aubes du ventilateur et le diamètre intérieur de la carcasse. Plus la distance est courte, plus la composante axiale du flux d’air est importante.

Tous ces facteurs influent, en plus, sur la puissance et la consommation du ventilateur.

Chez Cojali Parts nous avons des programmes de modélisation 3D et d’analyse de dynamique des fluides CFD, grâce auxquels il est possible de simuler et de connaître les caractéristiques du flux d’air dans n’importe quelle situation. Grâce à ces outils, le Département de Conception de Systèmes de Refroidissement est en mesure de sélectionner correctement le ventilateur le plus optimal pour n'importe quelle application.

Choisissez le ventilateur qui s'adapte le mieux aux besoins de votre véhicule !
